Tensorflow模型构建与训练

本章介绍如何使用 TensorFlow 快速搭建动态模型。

模型的构建： tf.keras.Model 和 tf.keras.layers
模型的损失函数： tf.keras.losses
模型的优化器： tf.keras.optimizer
模型的评估： tf.keras.metrics

前置知识

Python -{zh-hant: 物件導向；zh-hans: 面向對象；}- 编程（在 Python 内定义类和方法、类的继承、构造和析构函数，使用 super () 函数调用父类方法，使用call() 方法对实例进行调用等）；
多层感知机、卷积神经网络、循环神经网络和强化学习（每节之前给出参考资料）。
Python 的函数装饰器（非必须）

模型构建

Keras构建模型

Keras 是一个广为流行的高级神经网络 API，简单、快速而不失灵活性，现已得到 TensorFlow 的官方内置和全面支持，推荐使用。

模型和层是Keras里两个重要的概念：

层（Layer）：将各种计算流程和变量进行了封装（例如基本的全连接层，CNN 的卷积层、池化层等）。
模型（Model）：将各种层进行组织和连接，并封装成一个整体，描述了如何将输入数据通过各种层以及运算而得到输出。

使用 y_pred = model(x) 的形式进行模型调用，tf.keras.layers 内置了深度学习中大量常用的的预定义层，同时也允许我们自定义层。

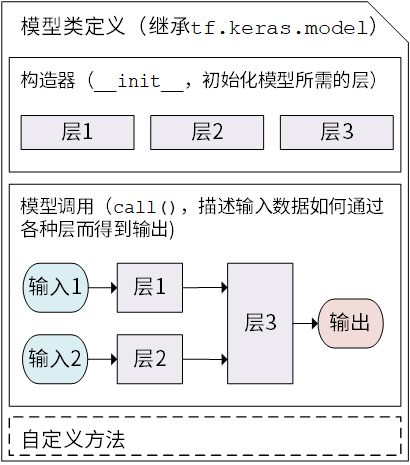

Keras 模型以类的形式呈现，我们可以通过继承 tf.keras.Model 这个 Python 类来定义自己的模型。在继承类中，我们需要重写 __init__() （构造函数，初始化）和 call(input) （模型调用）两个方法，同时也可以根据需要增加自定义的方法。

class MyModel(tf.keras.Model):
    def __init__(self):
        super().__init__()     # Python 2 下使用 super(MyModel, self).__init__()
        # 此处添加初始化代码（包含 call 方法中会用到的层），例如
        # layer1 = tf.keras.layers.BuiltInLayer(...)
        # layer2 = MyCustomLayer(...)

    def call(self, input):
        # 此处添加模型调用的代码（处理输入并返回输出），例如
        # x = layer1(input)
        # output = layer2(x)
        return output

    # 还可以添加自定义的方法

继承 tf.keras.Model 后，我们同时可以使用父类的若干方法和属性，例如在实例化类 model = Model() 后，可以通过 model.variables 这一属性直接获得模型中的所有变量，免去我们一个个显式指定变量的麻烦。

线性模型 y_pred = a * X + b ，我们可以通过模型类的方式编写如下：

import tensorflow as tf

X = tf.constant([[1.0, 2.0, 3.0], [4.0, 5.0, 6.0]])
y = tf.constant([[10.0], [20.0]])

class Linear(tf.keras.Model):     # 建立了一个继承了 tf.keras.Model 的模型类 Linear
    def __init__(self):
        super().__init__()
        self.dense = tf.keras.layers.Dense(     # 实例化了一个 全连接层
            units=1,     # 输出张量的维度
            activation=None,     # 激活函数，默认为无激活函数 a(x) = x
            kernel_initializer=tf.zeros_initializer(),     # 权重矩阵kernel的初始化器,默认为tf.glorot_uniform_initializer
            bias_initializer=tf.zeros_initializer()     # 偏置向量bias的初始化器，默认为tf.glorot_uniform_initializer
        )

    def call(self, input):     # 对 全连接层 进行调用，实现了线性变换的计算
        output = self.dense(input)
        return output

model = Linear()
optimizer = tf.keras.optimizers.SGD(learning_rate=0.01)
for i in range(100):
    with tf.GradientTape() as tape:
        y_pred = model(X)      # 调用模型 y_pred = model(X) 而不是显式写出 y_pred = a * X + b
        loss = tf.reduce_mean(tf.square(y_pred - y))
    grads = tape.gradient(loss, model.variables)    # 使用 model.variables 这一属性直接获得模型中的所有变量
    optimizer.apply_gradients(grads_and_vars=zip(grads, model.variables))
print(model.variables)

这里，我们没有显式地声明 a 和 b 两个变量并写出 y_pred = a * X + b 这一线性变换，而是建立了一个继承了 tf.keras.Model 的模型类 Linear 。这个类在初始化部分实例化了一个 全连接层 （ tf.keras.layers.Dense ），并在 call 方法中对这个层进行调用，实现了线性变换的计算。如果需要显式地声明自己的变量并使用变量进行自定义运算，或者希望了解 Keras 层的内部原理，请参考自定义层。

Keras 的全连接层：线性变换 + 激活函数

全连接层（Fully-connected Layer，tf.keras.layers.Dense ）是 Keras 中最基础和常用的层之一，对输入矩阵进行的线性变换 + 激活函数操作。如果不指定激活函数，即是纯粹的线性变换。具体而言，给定输入张量 input = [batch_size, input_dim] ，该层对输入张量首先进行 tf.matmul(input, kernel) + bias 的线性变换（ kernel 和 bias 是层中可训练的变量)，然后对线性变换后张量的每个元素通过激活函数 activation ，从而输出形状为 [batch_size, units] 的二维张量。

其包含的主要参数如下：

units ：输出张量的维度；

activation ：激活函数，对应于中的，默认为无激活函数（ a(x) = x )。常用的激活函数包括 tf.nn.relu 、 tf.nn.tanh 和 tf.nn.sigmoid ；

use_bias ：是否加入偏置向量 bias ，即中的。默认为 True ；

kernel_initializer 、 bias_initializer ：权重矩阵 kernel 和偏置向量 bias 两个变量的初始化器。默认为 tf.glorot_uniform_initializer 1 。设置为 tf.zeros_initializer 表示将两个变量均初始化为全 0；

该层包含权重矩阵 kernel = [input_dim, units] 和偏置向量 bias = [units] 2 两个可训练变量，对应于中的和。

这里着重从数学矩阵运算和线性变换的角度描述了全连接层。基于神经元建模的描述可参考后文介绍。

Keras 中的很多层都默认使用 tf.glorot_uniform_initializer 初始化变量，关于该初始化器可参考 https://www.tensorflow.org/api_docs/python/tf/glorot_uniform_initializer 。

你可能会注意到， tf.matmul(input, kernel) 的结果是一个形状为 [batch_size, units] 的二维矩阵，这个二维矩阵要如何与形状为 [units] 的一维偏置向量 bias 相加呢？事实上，这里是 TensorFlow 的 Broadcasting 机制在起作用，该加法运算相当于将二维矩阵的每一行加上了 Bias 。Broadcasting 机制的具体介绍可见 https://www.tensorflow.org/xla/broadcasting 。

为什么模型类是重载 call() 方法而不是 __call__() 方法？

在 Python 中，对类的实例 myClass 进行形如 myClass() 的调用等价于 myClass.__call__() （具体请见本章初 “前置知识” 的 __call__() 部分）。那么看起来，为了使用 y_pred = model(X) 的形式调用模型类，应该重写 __call__() 方法才对呀？原因是 Keras 在模型调用的前后还需要有一些自己的内部操作，所以暴露出一个专门用于重载的 call() 方法。 tf.keras.Model 这一父类已经包含 __call__() 的定义。 __call__() 中主要调用了 call() 方法，同时还需要在进行一些 keras 的内部操作。这里，我们通过继承 tf.keras.Model 并重载 call() 方法，即可在保持 keras 结构的同时加入模型调用的代码。

基础示例：多层感知机（MLP）

我们从编写一个最简单的多层感知机（Multilayer Perceptron, MLP），或者说 “多层全连接神经网络” 开始，介绍 TensorFlow 的模型编写方式。在这一部分，我们依次进行以下步骤：

使用 tf.keras.datasets 获得数据集并预处理
使用 tf.keras.Model 和 tf.keras.layers 构建模型
构建模型训练流程，使用 tf.keras.losses 计算损失函数，并使用 tf.keras.optimizer 优化模型
构建模型评估流程，使用 tf.keras.metrics 计算评估指标

基础知识和原理

UFLDL 教程 Multi-Layer Neural Network 一节；

斯坦福课程 CS231n: Convolutional Neural Networks for Visual Recognition 中的 “Neural Networks Part 1 ~ 3” 部分。

这里，我们使用多层感知机完成 MNIST 手写体数字图片数据集 [LeCun1998] 的分类任务。

MNIST 手写体数字图片示例：

数据获取及预处理

tf.keras.datasets

先进行预备工作，实现一个简单的 MNISTLoader 类来读取 MNIST 数据集数据。这里使用了 tf.keras.datasets 快速载入 MNIST 数据集。

class MNISTLoader():
    def __init__(self):
        mnist = tf.keras.datasets.mnist
        (self.train_data, self.train_label), (self.test_data, self.test_label) = mnist.load_data()
        # MNIST中的图像默认为uint8（0-255的数字）。以下代码将其归一化到0-1之间的浮点数，并在最后增加一维作为颜色通道
        self.train_data = np.expand_dims(self.train_data.astype(np.float32) / 255.0, axis=-1)      # [60000, 28, 28, 1]
        self.test_data = np.expand_dims(self.test_data.astype(np.float32) / 255.0, axis=-1)        # [10000, 28, 28, 1]
        self.train_label = self.train_label.astype(np.int32)    # [60000]
        self.test_label = self.test_label.astype(np.int32)      # [10000]
        self.num_train_data, self.num_test_data = self.train_data.shape[0], self.test_data.shape[0]

    def get_batch(self, batch_size):
        # 从数据集中随机取出batch_size个元素并返回
        index = np.random.randint(0, self.num_train_data, batch_size)
        return self.train_data[index, :], self.train_label[index]

提示

mnist = tf.keras.datasets.mnist 将从网络上自动下载 MNIST 数据集并加载。如果运行时出现网络连接错误，可以从 https://storage.googleapis.com/tensorflow/tf-keras-datasets/mnist.npz 或 https://s3.amazonaws.com/img-datasets/mnist.npz 下载 MNIST 数据集 mnist.npz 文件，并放置于用户目录的 .keras/dataset 目录下（Windows 下用户目录为 C:\Users\用户名 ，Linux 下用户目录为 /home/用户名 ）。

TensorFlow 的图像数据表示

在 TensorFlow 中，图像数据集的一种典型表示是 [图像数目，长，宽，色彩通道数] 的四维张量。在上面的 DataLoader 类中， self.train_data 和 self.test_data 分别载入了 60,000 和 10,000 张大小为 28*28 的手写体数字图片。由于这里读入的是灰度图片，色彩通道数为 1（彩色 RGB 图像色彩通道数为 3），所以我们使用 np.expand_dims() 函数为图像数据手动在最后添加一维通道。

模型的构建

tf.keras.Model 和 tf.keras.layers

多层感知机的模型类实现与上面的线性模型类似，使用 tf.keras.Model 和 tf.keras.layers 构建，所不同的地方在于层数增加了（顾名思义，“多层” 感知机），以及引入了非线性激活函数（这里使用了 ReLU 函数，即下方的 activation=tf.nn.relu ）。该模型输入一个向量（比如这里是拉直的 1×784 手写体数字图片），输出 10 维的向量，分别代表这张图片属于 0 到 9 的概率。

class MLP(tf.keras.Model):
    def __init__(self):
        super().__init__()
        self.flatten = tf.keras.layers.Flatten()    # Flatten层将除第一维（batch_size）以外的维度展平
        self.dense1 = tf.keras.layers.Dense(units=100, activation=tf.nn.relu)
        self.dense2 = tf.keras.layers.Dense(units=10)

    def call(self, inputs):         # [batch_size, 28, 28, 1]
        x = self.flatten(inputs)    # [batch_size, 784]
        x = self.dense1(x)          # [batch_size, 100]
        x = self.dense2(x)          # [batch_size, 10]
        output = tf.nn.softmax(x)
        return output

softmax 函数

这里，因为我们希望输出 “输入图片分别属于 0 到 9 的概率”，也就是一个 10 维的离散概率分布，所以我们希望这个 10 维向量至少满足两个条件：

该向量中的每个元素均在 $[0, 1]$ 之间；

该向量的所有元素之和为 1。

为了使得模型的输出能始终满足这两个条件，我们使用 Softmax 函数（归一化指数函数， tf.nn.softmax ）对模型的原始输出进行归一化。其形式为 $\sigma(\mathbf{z})_j = \frac{e^{z_j}}{\sum_{k=1}^K e^{z_k}}$ 。不仅如此，softmax 函数能够凸显原始向量中最大的值，并抑制远低于最大值的其他分量，这也是该函数被称作 softmax 函数的原因（即平滑化的 argmax 函数)。

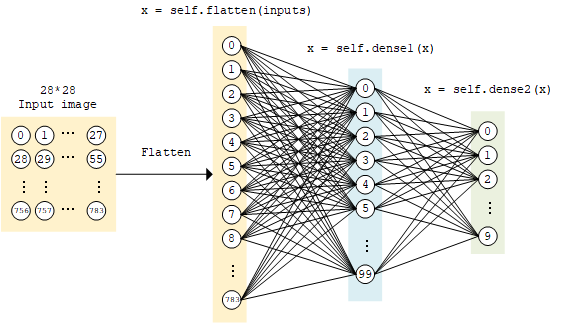

MLP 模型示意图

模型的训练

tf.keras.losses 和 tf.keras.optimizer

定义一些模型超参数：

num_epochs = 5
batch_size = 50
learning_rate = 0.001

实例化模型和数据读取类，并实例化一个 tf.keras.optimizer 的优化器（这里使用常用的 Adam 优化器）：

model = MLP()
data_loader = MNISTLoader()
optimizer = tf.keras.optimizers.Adam(learning_rate=learning_rate)

然后迭代进行以下步骤：

从 DataLoader 中随机取一批训练数据；
将这批数据送入模型，计算出模型的预测值；
将模型预测值与真实值进行比较，计算损失函数（loss）。这里使用 tf.keras.losses 中的交叉熵函数作为损失函数；
计算损失函数关于模型变量的导数；
将求出的导数值传入优化器，使用优化器的 apply_gradients 方法更新模型参数以最小化损失函数（优化器的详细使用方法见前章）。

具体代码实现如下：

    num_batches = int(data_loader.num_train_data // batch_size * num_epochs)
    for batch_index in range(num_batches):
        X, y = data_loader.get_batch(batch_size)
        with tf.GradientTape() as tape:
            y_pred = model(X)
            loss = tf.keras.losses.sparse_categorical_crossentropy(y_true=y, y_pred=y_pred)
            loss = tf.reduce_mean(loss)
            print("batch %d: loss %f" % (batch_index, loss.numpy()))
        grads = tape.gradient(loss, model.variables)
        optimizer.apply_gradients(grads_and_vars=zip(grads, model.variables))

交叉熵（cross entropy）与 tf.keras.losses

你或许注意到了，在这里，我们没有显式地写出一个损失函数，而是使用了 tf.keras.losses 中的 sparse_categorical_crossentropy （交叉熵）函数，将模型的预测值 y_pred 与真实的标签值 y 作为函数参数传入，由 Keras 帮助我们计算损失函数的值。

交叉熵作为损失函数，在分类问题中被广泛应用。其离散形式为 $H(y, \hat{y}) = -\sum_{i=1}^{n}y_i \log(\hat{y_i})$ ，其中 $y$ 为真实概率分布， $\hat{y}$ 为预测概率分布， $n$ 为分类任务的类别个数。预测概率分布与真实分布越接近，则交叉熵的值越小，反之则越大。更具体的介绍及其在机器学习中的应用可参考这篇博客文章。

在 tf.keras 中，有两个交叉熵相关的损失函数 tf.keras.losses.categorical_crossentropy 和 tf.keras.losses.sparse_categorical_crossentropy 。其中 sparse 的含义是，真实的标签值 y_true 可以直接传入 int 类型的标签类别。具体而言：
loss = tf.keras.losses.sparse_categorical_crossentropy(y_true=y, y_pred=y_pred)
与
loss = tf.keras.losses.categorical_crossentropy(
    y_true=tf.one_hot(y, depth=tf.shape(y_pred)[-1]),
    y_pred=y_pred
)
的结果相同。

模型的评估

tf.keras.metrics

最后，我们使用测试集评估模型的性能。这里，我们使用 tf.keras.metrics 中的 SparseCategoricalAccuracy 评估器来评估模型在测试集上的性能，该评估器能够对模型预测的结果与真实结果进行比较，并输出预测正确的样本数占总样本数的比例。我们迭代测试数据集，每次通过 update_state() 方法向评估器输入两个参数： y_pred 和 y_true ，即模型预测出的结果和真实结果。评估器具有内部变量来保存当前评估指标相关的参数数值（例如当前已传入的累计样本数和当前预测正确的样本数）。迭代结束后，我们使用 result() 方法输出最终的评估指标值（预测正确的样本数占总样本数的比例）。

在以下代码中，我们实例化了一个 tf.keras.metrics.SparseCategoricalAccuracy 评估器，并使用 For 循环迭代分批次传入了测试集数据的预测结果与真实结果，并输出训练后的模型在测试数据集上的准确率。

    sparse_categorical_accuracy = tf.keras.metrics.SparseCategoricalAccuracy()
    num_batches = int(data_loader.num_test_data // batch_size)
    for batch_index in range(num_batches):
        start_index, end_index = batch_index * batch_size, (batch_index + 1) * batch_size
        y_pred = model.predict(data_loader.test_data[start_index: end_index])
        sparse_categorical_accuracy.update_state(y_true=data_loader.test_label[start_index: end_index], y_pred=y_pred)
    print("test accuracy: %f" % sparse_categorical_accuracy.result())

输出结果:

test accuracy: 0.947900

可以注意到，使用这样简单的模型，已经可以达到 95% 左右的准确率。

神经网络的基本单位：神经元。

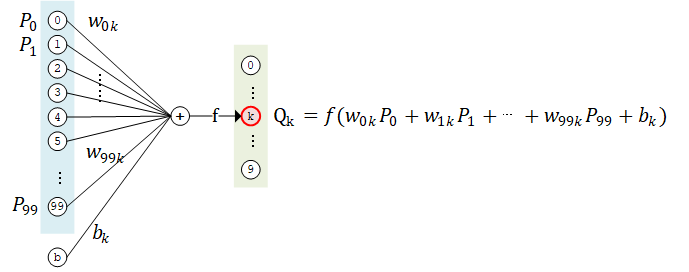

如果我们将上面的神经网络放大来看，详细研究计算过程，比如取第二层的第 k 个计算单元，可以得到示意图如下：

该计算单元有 100 个权值参数 $w_{0k}, w_{1k}, ..., w_{99k}$ 和 1 个偏置参数。将第 1 层中所有的 100 个计算单元 $P_0, P_1, ..., P_{99}$ 的值作为输入，分别按权值 $w_{ik}$ 加和（即 $\sum_{i=0}^{99} w_{ik} P_i$ ），并加上偏置值 $b_k$ ，然后送入激活函数进行计算，即得到输出结果。

事实上，这种结构和真实的神经细胞（神经元）类似。神经元由树突、胞体和轴突构成。树突接受其他神经元传来的信号作为输入（一个神经元可以有数千甚至上万树突），胞体对电位信号进行整合，而产生的信号则通过轴突传到神经末梢的突触，传播到下一个（或多个）神经元。

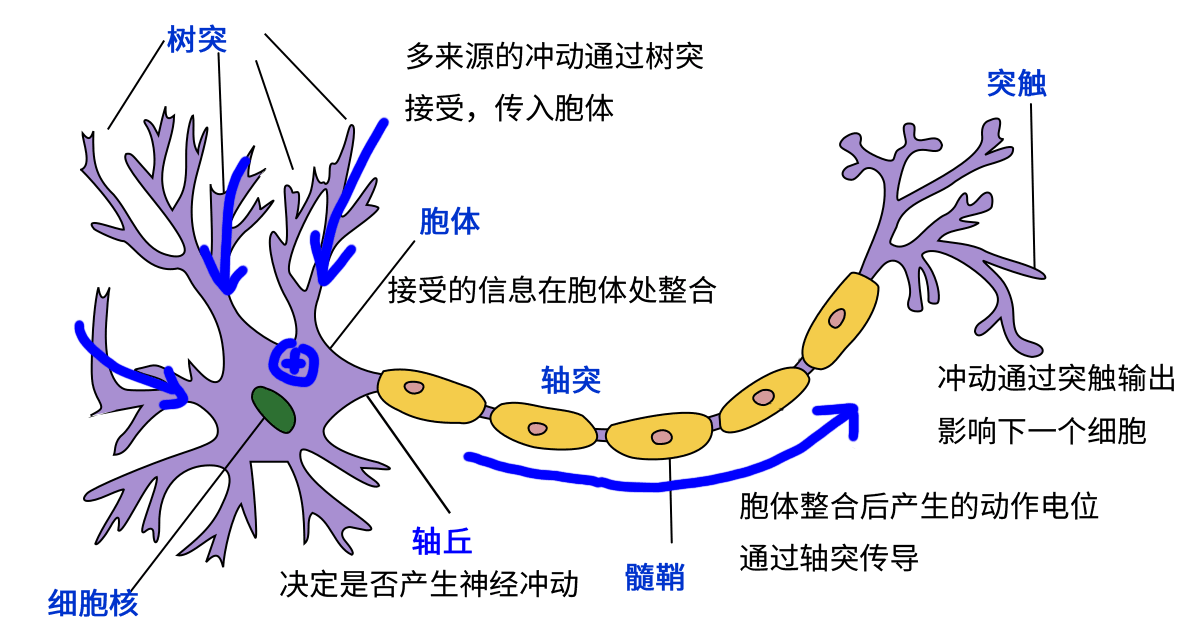

神经细胞模式图（修改自 Quasar Jarosz at English Wikipedia [CC BY-SA 3.0 (https://creativecommons.org/licenses/by-sa/3.0)]）

上面的计算单元，可以被视作对神经元结构的数学建模。在上面的例子里，第二层的每一个计算单元（人工神经元）有 100 个权值参数和 1 个偏置参数，而第二层计算单元的数目是 10 个，因此这一个全连接层的总参数量为 100*10 个权值参数和 10 个偏置参数。事实上，这正是该全连接层中的两个变量 kernel 和 bias 的形状。仔细研究一下，你会发现，这里基于神经元建模的介绍与上文基于矩阵计算的介绍是等价的。

事实上，应当是先有神经元建模的概念，再有基于人工神经元和层结构的人工神经网络。但由于本手册着重介绍 TensorFlow 的使用方法，所以调换了介绍顺序。
